一、儀器進行單合、單分測試，開關正常動作，但無測試數據顯示
故障原因1：接地線未連接牢固
處理辦法：全面檢查設備接地線的連接點位，重新緊固地線接頭，確保接地連接緊實、接觸良好后，再次開展測試。
故障原因2：合閘/分閘線圈阻值過大，負載功率過小
當線圈工作電流小于1A時，極易引發該故障，會導致儀器提前觸發采集程序，無法捕捉到有效測試數據。
處理辦法：關閉儀器短路保護功能后，重新進行合分閘測試。
故障原因3：設備控制回路損壞
單合測試無數據，為合閘控制回路故障；單分測試無數據，為分閘控制回路故障。
處理辦法：采用設備完好的另一路控制通道進行臨時測試排查。若合閘無數據，可借用分閘控制通道測試合閘功能：將分閘控制線（綠、黑線）對接至合閘線圈，通過分閘控制程序完成開關合閘測試。現場臨時測試完成后，需將設備返廠維修，或聯系廠家申領備用設備。
二、儀器進行單合測試，開關合閘后立即自動分閘
故障原因1：開關本體控制回路異常
處理辦法：細致排查開關整體控制回路，梳理線路連接、元件狀態，徹底排查并消除回路故障后重試。
故障原因2：儀器合閘控制通道損壞
處理辦法：拆除分閘控制線，單獨使用合閘控制通道開展試驗，以此驗證合閘通道故障問題，后續按需檢修設備通道。

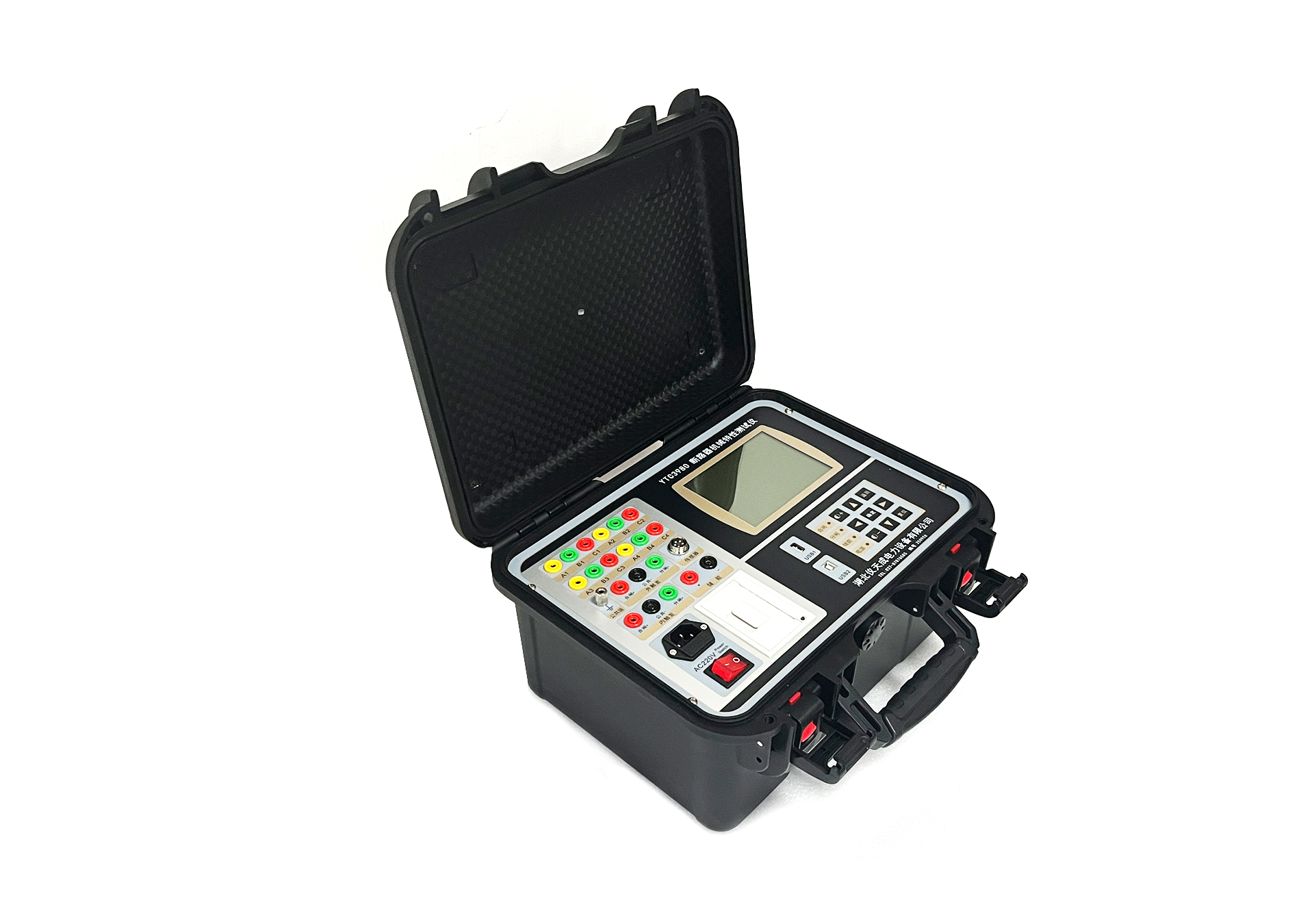

YTC3980高壓開關機械特性測試儀單合、單分測試出現的各類故障與數據異常問題，大多源于接線不規范、控制回路異常、參數設置不當、接地不良及傳感器安裝偏差等可控因素，并非設備本體故障。在日常試驗工作中，只需嚴格遵循設備操作規范，試驗前做好接地檢查、接線核對、參數調試、通道檢測等前置工作，試驗中精準判斷故障現象、對照問題成因逐一排查，即可高效解決絕大多數測試難題。
湖北儀天成電力設備有限公司
2026年7月10日
