一、現場控合、控分操作時開關不動作
1. 合分閘接線錯誤或控制回路異常
故障原因：現場合、分閘控制接線有誤，或控制回路不通、存在故障。
處理辦法：對照設備說明書接線圖例及現場控制柜原理圖，聯合專業運維人員，精準甄別合分閘線圈與開關輔助接點，重新規范接線；全面排查控制回路，確?；芈穼?dǎo)通正常。
2. 儀器提示“輸出短路或負載過大，請關機檢查控制接線”
（1）接線錯誤引發輸出短路
故障原因：控制接線錯誤觸發儀器短路保護，導致合分閘控制電源無輸出。
處理辦法：關機斷電，參照規范重新核查、整改接線。
（2）開關線圈負載過大，儀器無法驅動
故障原因：儀器內置操作電源最大帶載能力為20A，部分開關線圈工作電流超出設備輸出范圍，導致驅動失敗。電磁機構合閘線圈電流可達百安級，遠超設備負載；液壓、彈簧機構線圈工作電流大于6A時，儀器會判定為負載過大。
處理辦法：電磁機構開關，可將合閘控制線改接至合閘接觸器前級線圈，通過接觸器驅動主合閘線圈，或采用儀器外觸發模式完成操作；液壓、彈簧機構開關，先用萬用表實測合閘線圈阻值與工作電流，確認無接線短路故障后，可謹慎關閉設備短路保護功能再試驗。
取消短路保護操作方法：關機后長按對應按鍵開機，直至屏幕提示“釋放按鍵”后松手即可。注意：取消短路保護后，設備電源無短路防護，若回路真實短路會造成儀器損壞，操作需嚴格謹慎。
3. 儀器操作電源無直流輸出
故障判定：用萬用表校驗儀器內置操作電源，無電壓輸出時判定為電源故障。
處理辦法：若為控制線保險管燒毀、線路破損，更換保險管、修復接線即可；若為儀器內部電源損壞，可臨時采用現場開關柜電源、通過外觸發模式開展試驗，同時聯系廠家返廠維修或申領備用設備。
4. 開關機構存在保護閉鎖
故障原因：西門子、ABB等品牌高壓開關自帶機構閉鎖保護，儀器內電源操作無法觸發開關動作。
處理辦法：可聯系現場技術人員或設備廠家，對照控制柜圖紙解除開關閉鎖后，再用儀器內電源試驗；或直接采用現場外接電源、外觸發模式開展合分閘測試。
二、開關動作但儀器無測試數據顯示
1. 接地線路接觸不良
故障原因：測試地線未接牢、虛接，導致數據采集異常。
處理辦法：全面檢查接地點位，重新緊固地線，保證接地接觸良好、回路可靠導通。
2. 開關線圈阻值偏大、工作電流過小
故障原因：合、分閘線圈阻值過大，工作電流小于1A，儀器提前觸發采樣，未捕捉到有效動作數據。
處理辦法：確認接線無故障后，參照前文方法取消設備短路保護功能，重新開展試驗。
3. 單路控制回路損壞
故障原因：合閘無數據為合閘控制回路故障，分閘無數據為分閘控制回路故障。
處理辦法：現場臨時調換通道應急測試，合閘回路故障可使用分閘控制線、分閘通道完成合閘測試，保障試驗臨時推進；測試完成后聯系廠家維修設備或更換備用機。

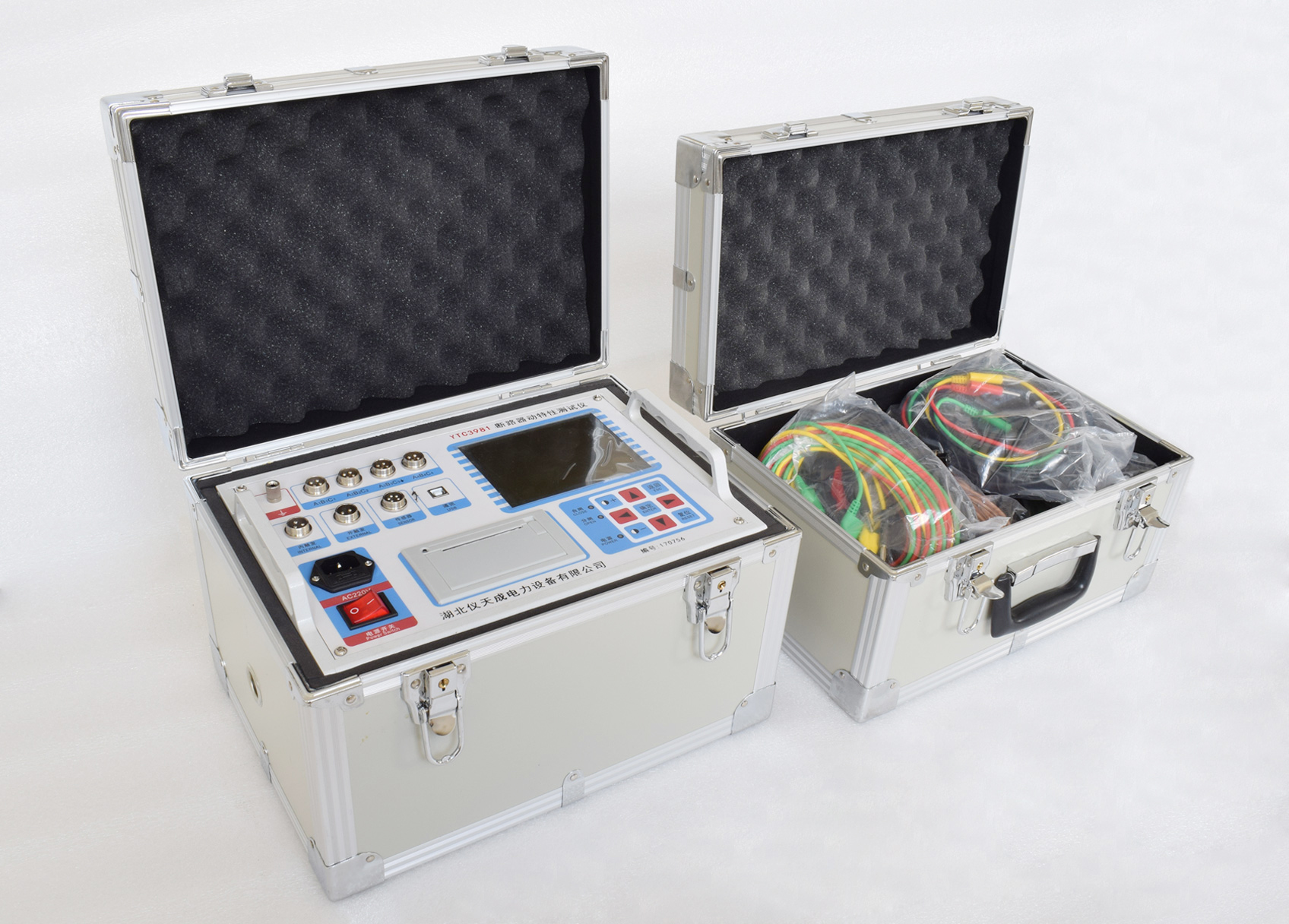

YTC3981高壓開關機械特性測試儀現場測試故障多由接線不規范、參數設置不當、現場環境干擾及設備附件異常導致，極少為設備本體核心故障。高壓開關動特性試驗是電網設備檢修、驗收的關鍵工序，直接關乎設備投運安全與電網運行穩定性。
