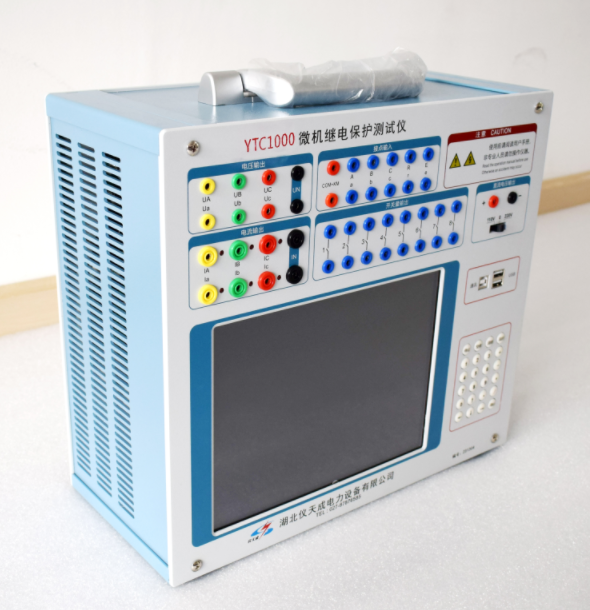

儀天成YTC1000 六相繼電保護測試儀6相電流可方便進行三相差動保護測試。
一、工作原理
YTC1000 六相繼電保護測試儀采用高精度D/A轉換器，保證了全范圍內電流、電壓的精度和線性度。
由于擬合點數密度高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證很高精度。
二、儀器特點
1．電壓電流輸出靈活組合 輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
2．操作方式 單機電容觸摸LED顯示屏裝置內部WIN7-64位操作系統獨立運行，也可外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
3．新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4．高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5．軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
6．具有獨立專用直流電源輸出 設有一路110V 及 220V專用可調直流電源輸出。
7．接口完整 裝置帶有USB通訊口，可與計算機及其它外部設備通信。
8．完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
三、技術參數
電流通道數 標準6相
電壓通道數 標準6相
交流電流輸出范圍 30A /相或180A（六并）
直流電流輸出范圍 10ADC /相
交流電壓輸出范圍 120VAC / 相
直流電壓輸出范圍 160VDC / 相
額定參數
交流電流輸出
6相電流輸出時每相輸出（有效值） 0～30A 輸出精度 0.2級
3相電流輸出時每相輸出（有效值） 0～60A
6相并聯電流輸出（有效值） 0～180A
相電流長時間允許工作值（有效值） 10A
相電流最大輸出功率 300VA
6相并聯電流最大輸出時最大輸出功率 1000VA
6相并聯電流最大輸出時允許工作時間 10s
頻率范圍（基波） 20～1000Hz
諧波次數 1～20 次
直流電流輸出
電流輸出 0～±10A / 每相 輸出精度 0.5級
最大輸出負載電壓 20V
交流電壓輸出
相電壓輸出（有效值） 0～120V 輸出精度 0.2級
線電壓輸出（有效值） 0～240V
相電壓 / 線電壓輸出功 80VA / 100VA
頻率范圍（基波） 20～1000Hz
諧波次數 1～20次
直流電壓輸出
相電壓輸出幅值 0～±160V 輸出精度 0.5級
線電壓輸出幅值 0～±320V
相電壓/ 線電壓輸出功率 70VA / 140VA
開關量
8路開關量輸入
空接點 1～20mA，24V
電位接點接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
4對開關量輸出 DC：220 V／0.2 A；AC：220 V／0.5 A
時間測量范圍
0.1ms ～ 9999s ， 測量精度 ＜0.1mS
儀天成YTC1000 六相繼電保護測試儀是界面更加友好美觀，軟件功能更加完備強大，并且保留了其獨有的界面簡潔明晰、操作簡便、易學易用的特點。根據各測試模塊功能的不同，把測試模塊劃分為五小組：通用測試、常規保護、線路保護、元件保護和綜合功能。各個組中包含若干子菜單。例如，“通用測試”組中包含了“交流試驗”、“直流試驗”、“諧波疊加”、“狀態序列I”以及“狀態序列II”等五個測試模塊，并且可以任意擴展。
湖北儀天成電力設備有限公司
2026年6月2日
